铬铁矿粉在啤酒瓶生产中的应用

作者：马九玲发布时间：2025-04-09 15:10:07 来源：www.cr-sand.com 点击次数:

铬铁矿粉在啤酒瓶生产中的应用

铬铁矿粉在啤酒瓶生产中的应用主要体现在以下方面：

一、核心应用原理

‌着色机理‌：铬铁矿粉中的Cr₂O₃在高温熔制过程中与玻璃基质发生化学反应，形成稳定的绿色着色效果，这种颜色对紫外线具有天然屏蔽作用‌。
‌成分协同‌：啤酒瓶配方中需控制SiO₂、Al₂O₃、CaO等元素比例（典型配方：SiO₂ 67.72%、Al₂O₃ 6.04%、CaO 7.58%），铬铁矿粉所含的Al₂O₃（7.86%）、MgO（21.76%）等成分可优化玻璃的化学稳定性和机械强度‌。

二、技术特性要求

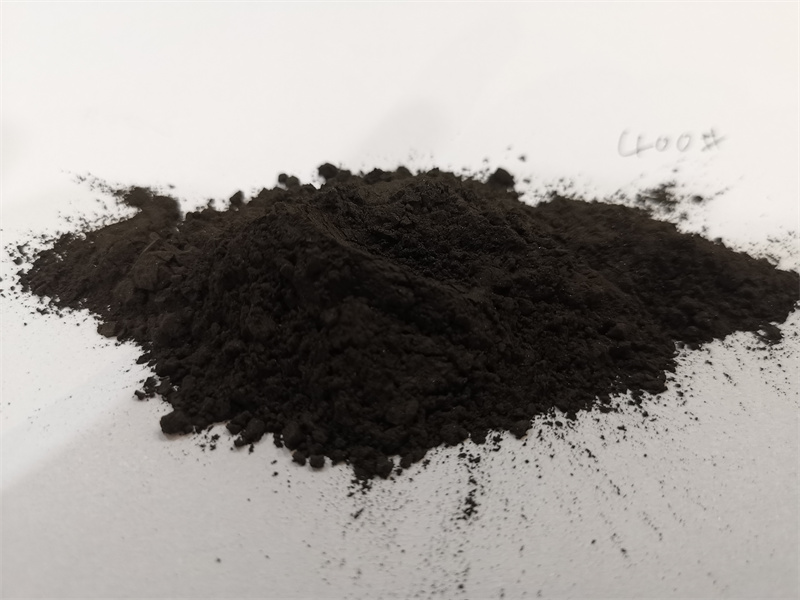

‌细度规格‌：常用325目（约45μm）或400目（约38μm）细粉，该粒径既能保证分散均匀性，又能满足高温反应效率‌。
‌成分标准‌：优质铬铁矿粉要求Cr₂O₃含量≥40%（如某型号达46.36%），同时控制Fe₂O₃＜13.38%以避免杂质干扰‌。

三、应用效果优势

‌紫外线防护‌：绿色玻璃可阻隔90%以上紫外线，显著延长啤酒保质期（相比无色玻璃提升3-6个月）‌。
‌工艺经济性‌：铬矿渣粉用量比重铬酸钠高3-4倍，但成本降低30%以上，且熔融温度降低约50℃‌。
‌生产稳定性‌：粉体流动性好，配合料混合均匀度达98%以上，有效避免黑点、条纹等缺陷‌。
注：实际应用中需根据玻璃配方调整铬铁矿粉添加量（通常占原料总量0.1%-0.5%），并通过X射线荧光光谱（XRF）实时监控Cr元素分布。

上一篇：铬铁矿粉在玻璃色料方面的运用 | 下一篇：铬铁矿粉在陶瓷和玻璃行业熔块、釉料、颜料和油墨方面的作用
