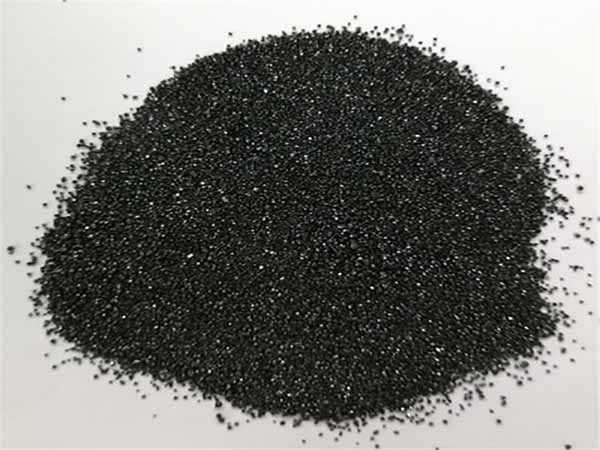

铬铁矿砂在铸造生产中主要用于大型铸钢件的面砂，防止铸件表面粘砂；其次将其磨粉用于铸造涂料的耐火骨料；铬铁矿砂是激冷材料，在造型（制芯）时可替代部分冷铁。那么铬铁矿砂型砂配制及应用？

    进口铬矿砂酸耗值较低,其配制工艺与石英呋喃砂相似。采用连续式混砂机,混砂时间1min,固化剂、树脂按调整好的程序自动操作。树脂加入量1.5%~2%,固化剂加入量为30%~60%,24h抗拉强度约0.1MPa。因为要与石英呋喃砂良好的接合,所以应适当延长可使用时间。


    铬矿砂型砂的高温性能

    (1)热膨胀大型铸钢件由于型腔容积大和钢水浇注时间长,在铸型各部位及各层次将会造成较大温差,为了防止和减少铸造缺陷,应尽可能选择受热后膨胀较小的型砂。图3为几种砂的热膨胀曲线。,铬矿砂比石英砂低得多,仅略高于锆砂。

    (2)高温强度

    锆砂、石英呋喃树脂砂在800~1000!范围抗压强度均小于0.6MPa,而铬矿砂从1050开始随温度的升高强度突然上升到1200达到值为18MPa,然后逐渐减小,到1400时与锆砂强度相同。

    这些情况表明,石英树脂砂加热后,树脂燃烧分解,石英砂在1500不能烧结在一起,锆砂在1300需经历较长时间才能烧结在一起,而铬矿砂从1100就开始烧结(固相反应),并能在1100或稍高一些温度很快完成烧结。

    一般情况下,尖晶石矿的熔点较高,而铬矿砂却能在没有液相的条件下产生固相烧结,因此有效地防止了金属的渗透。
